Effektive CO2-Schneestrahlreinigung für High-Purity-Bauteile in kleinen Stückzahlen

Ob in der Medizintechnik, der Halbleiterindustrie, in Labor- und Entwicklungsumgebungen oder in anderen Bereichen – häufig müssen auch in kleinen Stückzahlen hergestellte Teile höchste Sauberkeitsanforderungen erfüllen. Für diese Anwendungen hat acp systems zwei neue CO2-Schneestrahl-Reinigungskabinen in reinraumgerechter Ausführung entwickelt. Sie ermöglichen die manuelle beziehungsweise teilautomatisierte Reinigung von High-Purity-Werkstücken mit der quattroClean-Technologie.

Komponenten für High-Purity-Anwendungen, beispielsweise in der Medizintechnik, Laser-Technologie, Halbleiter-Zulieferindustrie, Präzisionsoptik und Messtechnik könnten unterschiedlicher nicht sein. Und doch verbinden sie Gemeinsamkeiten wie kleine Fertigungslose, eine hohe Werkstückvielfalt und vor allem extrem hohe Anforderungen an die Oberflächensauberkeit. Dabei geht es um die Entfernung partikuläre und filmischer Verunreinigungen sowie je nach Branche auch um biologische und ionische Kontaminationen sowie um Rückstände organischer und anorganischer Verunreinigungen. Mit diesen Anforderungen sind darüber hinaus Forschungs- und Entwicklungsabteilungen konfrontiert. Klassische Lösungen für die Bauteilreinigung sind in diesen Fällen meist stark überdimensioniert und stoßen teilweise – wie die nasschemische Reinigung – auch verfahrensbedingt an Grenzen.

Kompakte, reinraumgerechte CO2-Schneestrahlreinigungskabinen

Mit den neuen Kabinen JetStation-HP manuell und JetStation-HP automatisiert bietet die acp systems AG kompakte Reinigungslösungen für diese Anwendungen mit der quattroClean-Technologie. Die geschlossenen, schallgedämmten Standalone-Anlagen werden komplett aus Edelstahl gefertigt. Für die Ausstattung kommen ausschließlich Komponenten und Materialien zum Einsatz, wie sie bei Reinraumanwendungen verwendet werden. Beim Design der Prozesskammer lag ein Augenmerk darauf, dass entfernte Verunreinigungen und Kohlendioxid schnell und gezielt durch die integrierte Absaugung ausgetragen und sich keine Schmutznester bilden können. Eine Rückkontamination der gereinigten Werkstücke wird dadurch verhindert.

Beide Kabinenvarianten verfügen standardmäßig über ein Überwachungssystem für die CO2-Konzentration im Arbeitsbereich. Bei einer Überschreitung des definierten Grenzwertes wird die Kohlendioxid-Zufuhr automatisch abgeschaltet und eine Störungsmeldung ausgegeben.

Die Be- und Entladung erfolgt bei der JetStation-HP manuell über die Frontklappe mit Handeingriffen, so dass sie für Sitz- und Steharbeitsplätze eingesetzt werden kann. Der Reinigungsprozess, bei dem das Werkstück vom Operator zur Düse geführt wird, lässt sich komfortabel über ein Fußpedal starten.

Sind höhere Anforderungen hinsichtlich Prozesssicherheit und/oder Teilegeometrie zu erfüllen, kommt die JetStation-HP automatisiert zum Einsatz. Das zu reinigende Werkstück wird bei dieser Anlage durch eine automatisierbare Tür auf der Teileaufnahme eines x-/y-Achssystem, Drehtischs oder einer Kombination aus beidem in der Prozesskammer platziert. Gestartet wird das teilespezifische, in der Anlagensteuerung hinterlegte Reinigungsprogramm per Knopfdruck. Anschließend läuft der Prozess vollautomatisch ab, wobei sämtliche Parameter wie Bewegungen der Teileaufnahme, Geschwindigkeit, Strahlintensität und -zeit, Abstand zwischen Düse und Werkstück programmspezifisch konstant gehalten werden. Darüber hinaus verfügt die JetStation-HP für die automatisierte Reinigung über ein Sensorsystems zur Überwachung des Reinigungsprozesses durch eine kontinuierliche Messung der Schneestrahldichte.

Plug and Play-Konzept für schnellen Einsatz

Für eine schnelle und einfach Inbetriebnahme sorgt bei den reinraumgerechten JetStation-HP Reinigungskabinen die Plug and Play-Konzeption. Die komplette Technik für den Schneestrahlprozess und die Medienaufbereitung ist im Anlagengehäuse integriert, so dass lediglich Kohlendioxid und Druckluft anzuschließen sind.

Die quattroClean-Technologie – vier Effekte für saubere Oberflächen

Beim QuattroClean-Verfahren der acp systems kommt flüssiges Kohlendioxid, das als Nebenprodukt in Industrieprozessen entstehen und daher klimaneutral ist, als Reinigungsmedium zum Einsatz. Es wird durch eine verschleißfreie Zweistoff-Ringdüse geleitet und entspannt beim Austritt zu feinem CO2-Schnee. Dieser Kernstrahl wird von einem separaten, ringförmige Druckluft-Mantelstrahl gebündelt und auf Überschallgeschwindigkeit beschleunigt. Trifft der gut fokussierbare Schnee-Druckluftstrahl auf die zu reinigende Oberfläche kommt es zu einer Kombination aus thermischem, mechanischem, Sublimations- und Lösemitteleffekt. Durch das Zusammenspiel dieser vier Wirkmechanismen werden partikuläre und filmische Verunreinigungen prozesssicher und reproduzierbar entfernt. Das kristalline Kohlendioxid geht während der Reinigung vollständig in den gasförmigen Zustand über, das Werkstück ist daher sofort trocken.

Die Reinigung erfolgt materialschonend, so dass auch empfindliche und fein strukturierte Oberflächen behandelt werden können. Die trockene quattroClean-Technologie eignet sich für Werkstücke aus praktisch allen technischen Werkstoffen und Materialkombinationen.

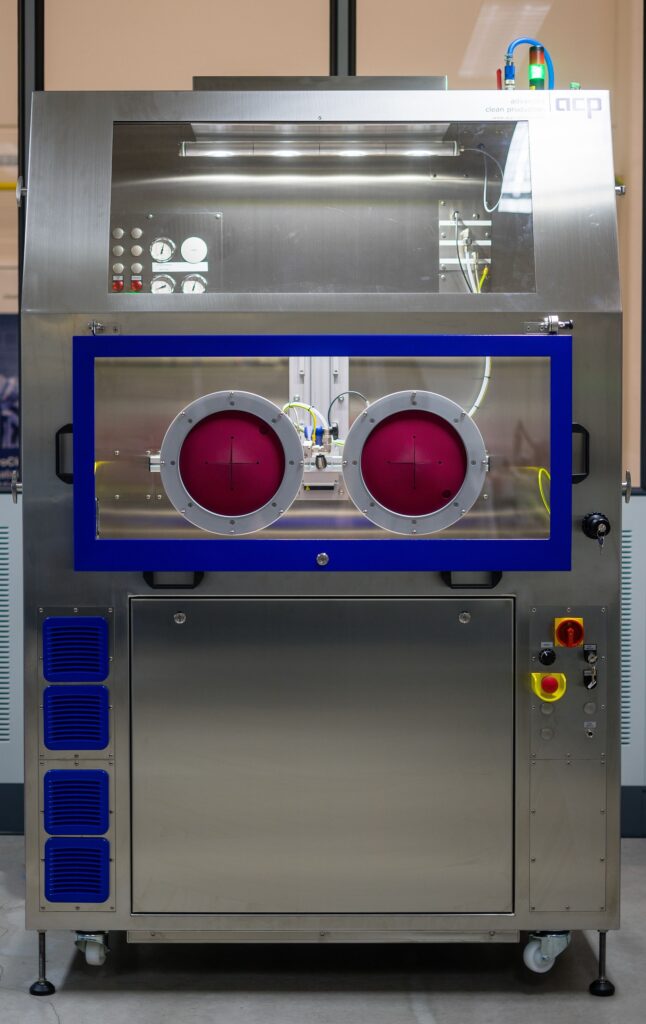

Bild: Die kompakten, reinraumgerechten JetStation-HP wurden für Reinigungsaufgaben entwickelt, bei denen Teile in geringen Stückzahlen höchste Sauberkeitsanforderungen erfüllen müssen. Bei der Kabine für die manuelle Reinigung erfolgt die Be- und Entladung über eine Frontklappe mit Handeingriffen.

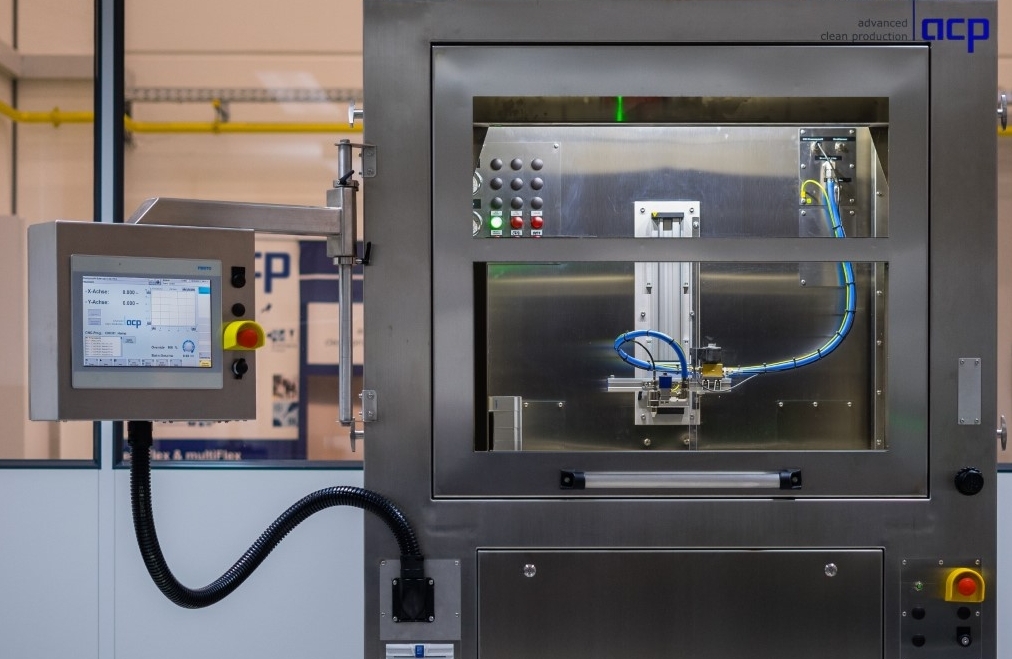

Bild: Das zu reinigende Werkstück wird bei der komplett aus Edelstahl gefertigten Standalone-Anlage für die automatisierte Reinigung auf der Teileaufnahme eines x-/y-Achssystem, Drehtischs oder einer Kombination aus beidem in der Prozesskammer platziert.

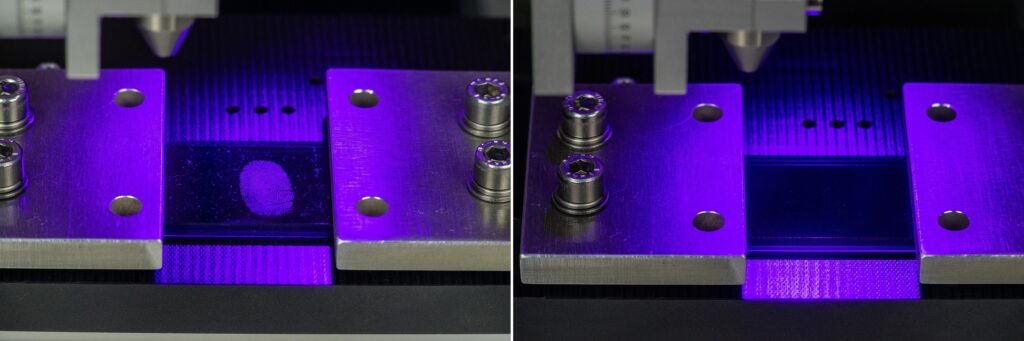

Bild: Die Vorher-Nachher-Aufnahme unter UV-Licht zeigt, dass Verunreinigungen auf Bauteilen aus allen technischen Werkstoffen prozesssicher entfernt werden.

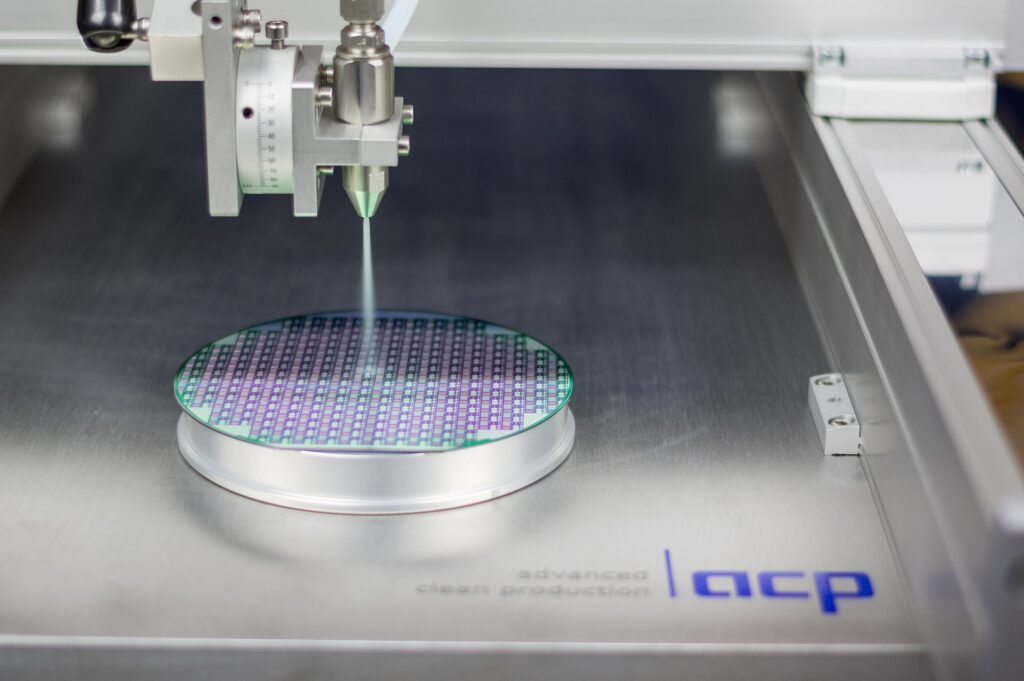

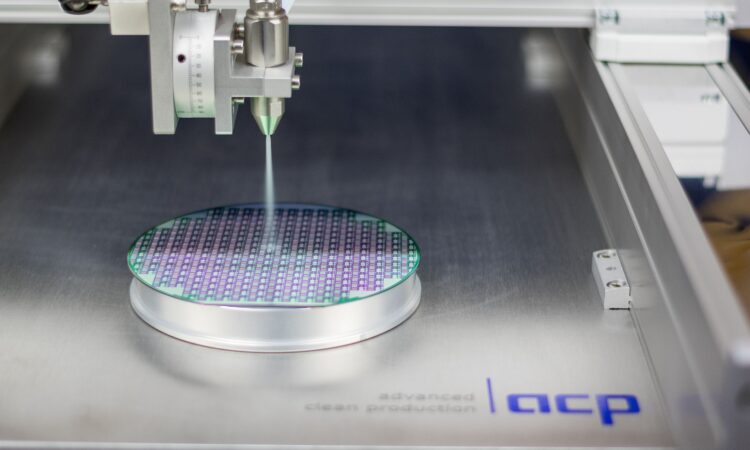

Bild: Für reproduzierbare Reinigungsergebnisse werden sämtliche Prozessparameter wie Strahlintensität und -zeit programmspezifisch konstant gehalten. Außerdem ist die Anlage standardmäßig mit einem Sensorsystems zur Prozessüberwachung durch kontinuierliche Messung der Schneestrahldichte ausgestattet.

acp systems AG, www.acp-systems.com

1997 in Stuttgart gegründet, zählt die acp systems AG heute zu den internationalen Markt- und Technologieführern, wenn es um effiziente CO2-Schneestrahlreinigung geht. Die patentierte quattroClean-Technologie des Unternehmens ermöglicht die trockene, material- und ressourcenschonende Entfernung partikulärer und filmischer Verunreinigungen von nahezu allen technischen Werkstoffen. Das trockene Verfahren ist darüber hinaus für die Behandlung elektronischer und elektromechanischer Komponenten mit reproduzierbarem Ergebnis einsetzbar. Die Reinigung mit dem skalierbaren und Industrie 4.0-fähigen quattroClean-System kann ganzflächig oder partiell, beispielsweise an Schweiß-, Klebe-, Dicht- und Bondflächen, erfolgen. Eine weitere Kernkompetenz der acp liegt in der Automatisierung der Reinigungsprozesse und deren Integration in verkettete Fertigungs-, Montage und Beschichtungslinien.
